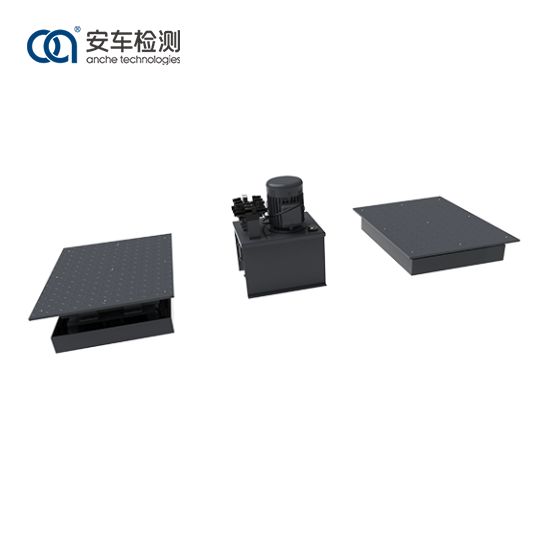

3 टन का प्ले डिटेक्टर नींव के अंदर स्थापित किया गया है, जिसे सीमेंट मोर्टार से सुरक्षित किया गया है, और प्लेट की सतह जमीन के साथ समतल है। वाहन का स्टीयरिंग सिस्टम प्लेट पर रहता है। निरीक्षक गड्ढे में नियंत्रण हैंडल संचालित करता है, और निरीक्षक द्वारा अवलोकन और अंतराल निर्धारण के उद्देश्य से, प्लेट हाइड्रोलिक दबाव की कार्रवाई के तहत आसानी से बाएं और दाएं या आगे और पीछे चल सकती है।
1. इसे चौकोर स्टील पाइप और उच्च गुणवत्ता वाले कार्बन स्टील प्लेटों के साथ वेल्ड किया गया है, जिसमें एक मजबूत संरचना, उच्च शक्ति और रोलिंग के प्रतिरोध है।
2. यह सुचारू संचालन के लिए हाइड्रोलिक ड्राइव नियंत्रण तकनीक को अपनाता है।
3. सिग्नल कनेक्शन इंटरफ़ेस एक एविएशन प्लग डिज़ाइन को अपनाता है, जो इंस्टॉलेशन के लिए तेज़ और कुशल है, और सिग्नल स्थिर और विश्वसनीय है।
4. प्ले डिटेक्टर में मजबूत अनुकूलता है और माप के लिए विभिन्न वाहन मॉडलों के साथ संगत है।
आठ दिशाएँ: बाएँ और दाएँ प्लेटें आगे, पीछे, बाएँ और दाएँ दोनों चल सकती हैं।
छह दिशाएँ: बाएँ प्लेट आगे, पीछे, बाएँ और दाएँ, और दाएँ प्लेट आगे और पीछे जा सकती है।
Anche 3-टन प्ले डिटेक्टर को चीनी राष्ट्रीय मानक JT/T 633 ऑटोमोटिव सस्पेंशन और स्टीयरिंग क्लीयरेंस टेस्टर के अनुसार सख्ती से डिजाइन और निर्मित किया गया है और यह डिजाइन में तार्किक और घटकों में मजबूत और टिकाऊ, माप में सटीक, संचालन में सरल और व्यापक है। कार्य.
प्ले डिटेक्टर विभिन्न उद्योगों और क्षेत्रों के लिए उपयुक्त है, और इसका उपयोग ऑटोमोटिव आफ्टरमार्केट में रखरखाव और निदान के लिए, साथ ही वाहन निरीक्षण के लिए मोटर वाहन परीक्षण केंद्रों में भी किया जा सकता है।
नमूना |
ACJX-3 |
स्वीकार्य शाफ़्ट द्रव्यमान (किग्रा) |
3,000 |
टेबल पैनल का अधिकतम विस्थापन (मिमी) |
100×100 |
टेबल पैनल का अधिकतम विस्थापन बल (एन) |
>20,000 |
स्लाइडिंग प्लेट चलने की गति (मिमी/सेकेंड) |
60-80 |
टेबल पैनल का आकार (मिमी) |
1,000×750 |
ड्राइविंग फॉर्म |
हाइड्रोलिक |
वोल्टेज आपूर्ति |
AC380V±10% |
मोटर पावर (किलोवाट) |
2.2 |
