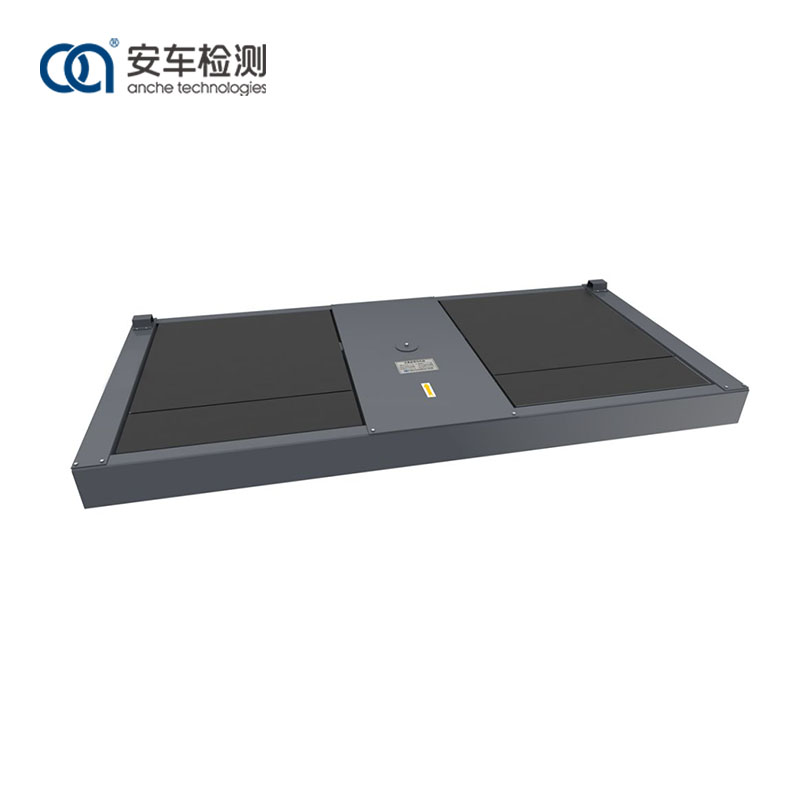

एंच साइड स्लिप परीक्षक एक उपकरण है जो वाहन के स्टीयरिंग व्हील के पार्श्व आंदोलन का पता लगाता है, जिससे यह निर्धारित होता है कि वाहन के साइड स्लिप पैरामीटर योग्य हैं या नहीं।
वाहन सीधे साइड स्लिप टेस्टर की ओर बढ़ता है। जैसे ही स्टीयरिंग व्हील प्लेट के पास से गुजरेगा, यह प्लेट पर ड्राइविंग दिशा के लंबवत एक पार्श्व बल उत्पन्न करेगा। पार्श्व बल के दबाव के तहत, दोनों प्लेटें एक ही समय में अंदर या बाहर की ओर खिसकती हैं। प्लेट की पार्श्व स्लिप को विस्थापन सेंसर के माध्यम से विद्युत संकेतों में परिवर्तित किया जाता है, और पार्श्व स्लिप मान की गणना नियंत्रण प्रणाली द्वारा की जाती है।
1. एक अभिन्न मंच संरचना के साथ, परीक्षक को उच्च संरचनात्मक ताकत और आधुनिक उपस्थिति के साथ समग्र वर्ग स्टील पाइप और कार्बन स्टील प्लेट संरचना के साथ वेल्डेड किया जाता है।
2. माप घटक उच्च परिशुद्धता विस्थापन सेंसर का उपयोग करते हैं, जो सटीक और सटीक डेटा प्राप्त कर सकते हैं।
3. सिग्नल कनेक्शन इंटरफ़ेस एक एविएशन प्लग डिज़ाइन को अपनाता है, जो तेज़ और कुशल इंस्टॉलेशन और स्थिर और विश्वसनीय डेटा सुनिश्चित करता है।
4. यह डिवाइस में प्रवेश करने वाले वाहनों पर पार्श्व बलों को छोड़ने, मूल्यों की सटीकता सुनिश्चित करने के लिए विश्राम प्लेटों से सुसज्जित है।
5. यह तंत्र को क्षति से बचाने के लिए गैर-निरीक्षण स्थितियों में प्लेट को लॉक करने के लिए एक लॉकिंग तंत्र से सुसज्जित है।
Anche साइड स्लिप टेस्टर को चीनी राष्ट्रीय मानकों JT/T507-2004 ऑटोमोबाइल साइड स्लिप टेस्टर और JJG908-2009 ऑटोमोबाइल साइड स्लिप टेस्टर के अनुसार सख्ती से डिजाइन और निर्मित किया गया है। परीक्षक का डिज़ाइन तार्किक है और यह मजबूत और टिकाऊ घटकों से सुसज्जित है। संपूर्ण उपकरण माप में सटीक, संचालन में सरल, कार्यों में व्यापक और प्रदर्शन में स्पष्ट है। माप परिणाम और मार्गदर्शन जानकारी एलईडी स्क्रीन पर प्रदर्शित की जा सकती है।
एंच साइड स्लिप टेस्टर विभिन्न उद्योगों और क्षेत्रों के लिए उपयुक्त है, और इसका उपयोग ऑटोमोटिव आफ्टरमार्केट में रखरखाव और निदान के साथ-साथ परीक्षण केंद्रों पर वाहन निरीक्षण के लिए भी किया जा सकता है।
नमूना |
ACCH-10 |
स्वीकार्य शाफ़्ट द्रव्यमान (किग्रा) |
10,000 |
परीक्षण सीमा (एम/किमी) |
±10 |
संकेत त्रुटि (एम/किमी) |
±0.2 |
साइड स्लाइड आकार (मिमी) |
1,000×1,000 |
आरामदायक बोर्ड आकार (मिमी) (वैकल्पिक) |
1,000×300 |
कुल मिलाकर आयाम (L×W×H) मिमी |
2,990×1,456×200 |
सेंसर बिजली की आपूर्ति |
DC12V |
संरचना |
डबल-प्लेट लिंकेज |
